Tableau électrique


Voici une série de tableaux électriques



Étant donné la diversité des installations électriques, les tableaux proposés ne sont que des exemples.

Vous pouvez acheter directement ces tableaux électriques chez notre partenaire Alliancelec en cliquant sur les liens situés en bas des images.

Petit rappel concernant le nombres de dispositif différentiel 30mA en fonction de la surface du logement:

Surface des locaux d'habitation Branchement monophasé de puissance ≤18 kVA, avec ou sans chauffage électrique.
Nombre, type et courant assigné minimal In des interrupteurs différentiels 30 mA
surface ≤ 35 m2 1 x 25 A de type AC et 1 x 40 A de type A (1)
35 m2 < surface ≤ 100 m2 2 x 40 A de type AC (2) et 1 x 40 A de type A (1)
surface > 100 m2 3 x 40 A de type AC (2) et 1 x 40 A de type A (1)
(1) L'interrupteur différentiel 40A de type A doit protéger les circuits suivants :
- le circuit spécialisé de la cuisinière ou de la plaque de cuisson;
- le circuit spécialisé du lave-linge;
En effet ces circuits alimentent des matériels qui, en fonction de la technologie utilisée, peuvent, en cas de défaut, produire des courants comportant des composantes continue. Dans ce cas, le DDR, conçu pour détecter ces courants, assure la protection.
- et éventuellement, deux circuits non spécialisés (éclairage ou prises de courant).
Dans le cas où cet interrupteur différentiel de type A est amené à protéger un ou deux circuits spécialisés supplémentaires, son courant assigné doit être égal à 63A.
(2) Lorsque des circuits de chauffage et de chauffe-eau électrique, dont la somme des puissances est supérieure à 8 kVA, sont placés en aval d'un même interrupteur différentiel, remplacer un interrupteur différentiel 40 A de type AC par un interrupteur différentiel 63 A de type AC.


NOTA : Les prises électriques présentes obligatoirement dans la GTL ne sont pas nécessairement dans le tableau électrique.
Pour l'instant les tableaux électriques sont proposés sans départs pour chauffage électrique.

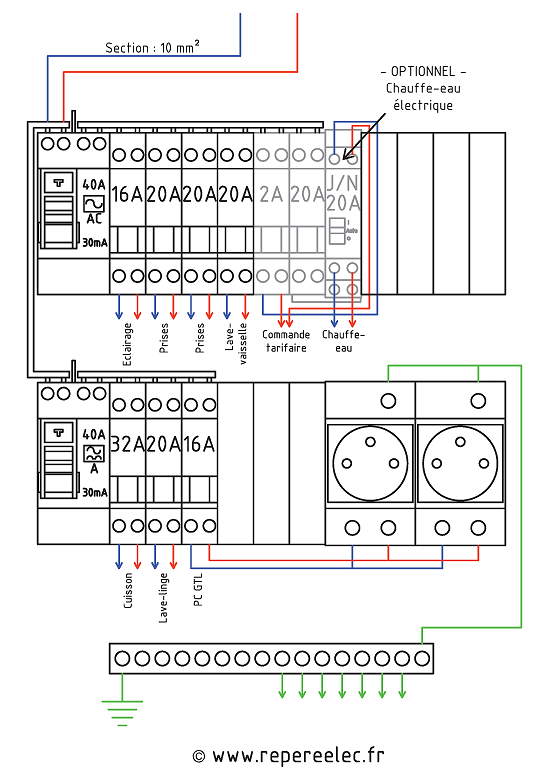

1) Pour une surface ≤ 35 m2 :

Pour un logement type T1 et jusqu'à T1bis.
Le tableau est équipé du minimum, la production d'eau chaude (circuit grisé sur l'image) se fait par chauffe-eau électrique, le chauffage et la VMC sont collectifs.
Ce tableau peut recevoir des départs pour circuits de chauffage électrique.

Tableau petite surface
Commandez ce tableau électrique complet pour logement T1 à T1bis chez notre partenaire Alliancelec (vous allez être redirigé).

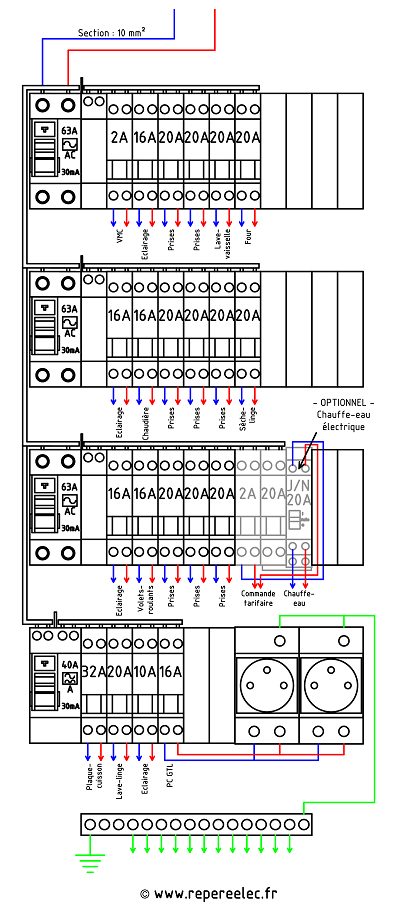

2) Pour une surface comprise entre 35 m2 et 100 m2 :

Pour un logement type T1bis et jusqu'à T5.
Le chauffage et la production d'eau chaude est faite par une chaudière à gaz mixte.
Ce tableau est évolutif et peut accueillir des fonctions telles que : volets roulants électrique, alarme, arrosage,... ou passer au chauffage et production d'eau chaude (circuit grisé sur l'image) à l'énergie électrique.

Tableau moyenne surface
Commandez ce tableau électrique complet pour logement T1bis à T5 chez notre partenaire Alliancelec (vous allez être redirigé).

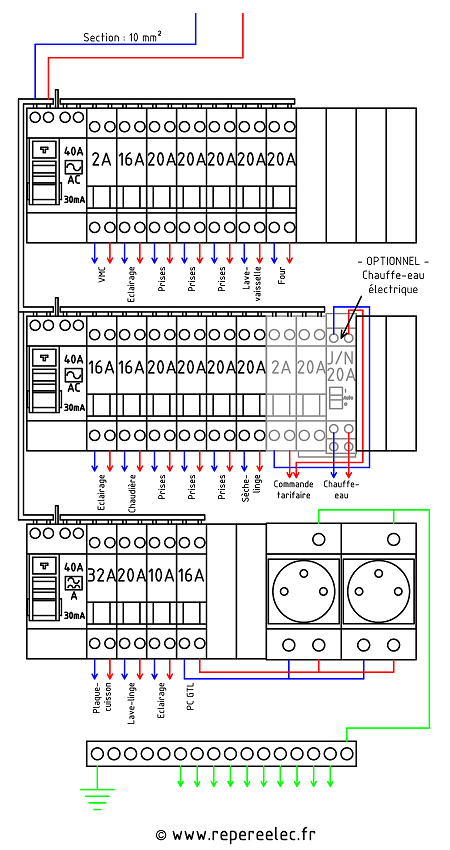

3) Pour une surface > 100 m2 :

Pour un logement type T6 et plus.
Le chauffage et la production d'eau chaude est faite par une chaudière à gaz mixte.
Ce tableau est très évolutif et peut accueillir des fonctions telles que : volets roulants électriques, alarme, arrosage,... ou passer au chauffage et production d'eau chaude (circuit grisé sur l'image) à l'énergie électrique.

Tableau grande surface
Commandez ce tableau électrique complet pour logement T6 et supérieur chez notre partenaire Alliancelec (vous allez être redirigé).
