Éclairage


Voici une série de montages pour circuits lumières



Petit rappel de la norme NF-C 15 100 concernant l'éclairage :
- Protection différentielle 30 mA obligatoire en amont de la protection.
- Sections des conducteurs : 1,5 mm².
- Protection par disjoncteur calibre 16 A maximum.
- 8 points d'éclairage maximum (1 point = 300 VA max).
- DCL (dispositif de connexion luminaire) obligatoire.
- Conducteur de terre obligatoire.

1) Allumage simple :

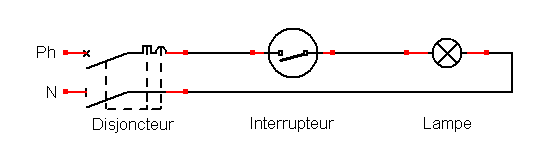

Un simple allumage composé d'un interrupteur et d'une ou plusieurs lumières.

Photo du montage Schéma filaire

2) Allumage double :

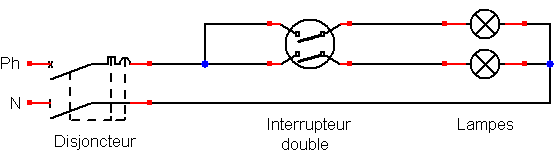

Un double allumage composé d'un interrupteur double, permettant d'allumage sélectif des lumières.

Photo du montage Schéma filaire

3) Va et vient :

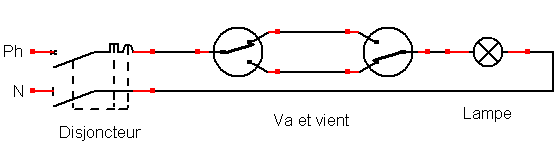

Le fameux va-et-vient permettant d'allumage et d'extinction d'une ou plusieurs lumières à partir de deux interrupteur éloignés d'un de d'autre. Nécessite deux interrupteurs de type va-et-vient.

Photo du montage Schéma filaire

4) Variateur :

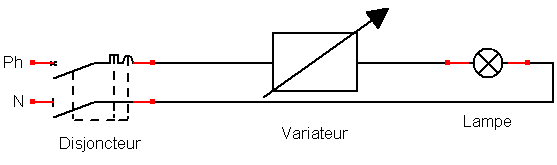

Le variateur de lumière permet de faire varier d'intensité lumineuse de vos lampes, le branchement est aussi facile d'un simple interrupteur, vous pouvez donc ajouter un confort non négligeable à n' importe quelle pièce de votre maison en remplaçant un simple interrupteur par un variateur.

Photo du montage Schéma filaire

5) Télérupteur :

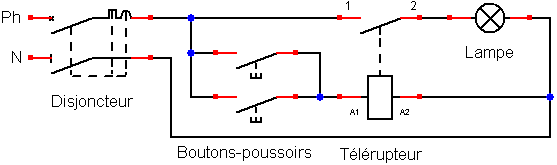

Le télérupteur est un contacteur à verrouillage, voilà pourquoi une impulsion permet la mise en marche ou d'arrêt de vos lampes, ce qui nécessite des boutons poussoirs, que vous pouvez mettre en quantité illimité (tout en restant raisonnable).

Photo du montage Schéma filaire

6) Très basse tension (TBT) :

L'éclairage très basse tension permet d'éclairer en toute sécurité différents endroit. Bien vérifier que le transformateur supporte les lampes installées. Nécessite un simple interrupteur, un transformateur TBT 230V/12V, et des ampoules halogènes 12V. Quelques idées: vitrines, cadres, montée d'escalier, plan de travail, etc...

Photo du montage Schéma filaire
