Prise de courant

Voici une série de montages de prises

• Simple prise.
• Circuit cuisinière sur boite de connexion.
• Circuit prise spécialisées 16A.
• Circuit protégé par disjoncteur différentiel à immunité renforcée.

Petit rappel de la norme NF-C 15 100 concernant les circuits prises de courant :

- Protection différentielle 30mA obligatoire en amont de la protection.
- Max 5 socles par circuit si section du fils de 1,5mm² et protection par disjoncteur 16A, fusible interdit.
- Max 8 socles par circuit si section du fils de 2,5mm² et protection par disjoncteur 20A ou fusible 16A.
- Installation des socles à au moins 50mm au dessus du sol fini.
- Fixation des socles par griffes interdite, utiliser les vis de fixation des boîtes d'encastrement.
- Socle à obturation obligatoire.
- Conducteur de terre obligatoire.

1) Simple prise :

Un simple circuit de prise se compose d'un disjoncteur 20A ou fusible 16A et de socles de prises limités à 8 dans ce cas là.
La prise est représentée côté connexion, vu de face le neutre se met par convention à gauche et la phase à droite.

2) Circuit cuisinière sur boite de connexion :

Chaque gros électroménager doit être alimenté par un circuit dédié, pour le lave-linge, le lave-vaisselle, sèche-linge, etc... il faut un circuit prise équipé d'un disjoncteur différentiel 30mA de type A. Mais il faut aussi un circuit 32A pour une cuisinière ou bien une plaque de cuisson seule sur boite de connexion.

- Boite de connexion en monophasé :

- Boite de connexion en triphasé :

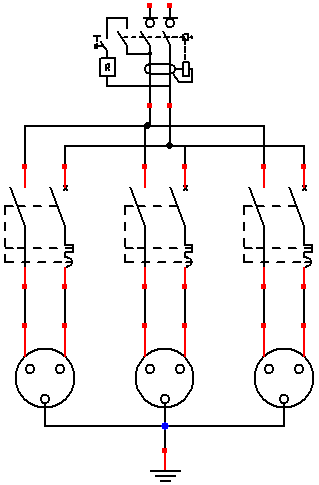

3) Circuit prises spécialisées 16A :

Ce circuit permet l'alimentation d'appareil du type: lave-linge, lave-vaisselle, sèche-linge :

4) Circuit protégé par disjoncteur différentiel à immunité renforcée:

Ce circuit est à associer avec un seul appareil, comme un congélateur, le disjoncteur différentiel est de type Si ou HPI selon constructeur, c'est à dire qu'il est à immunité renforcée.
